PARTS CATALOG REFERENCE

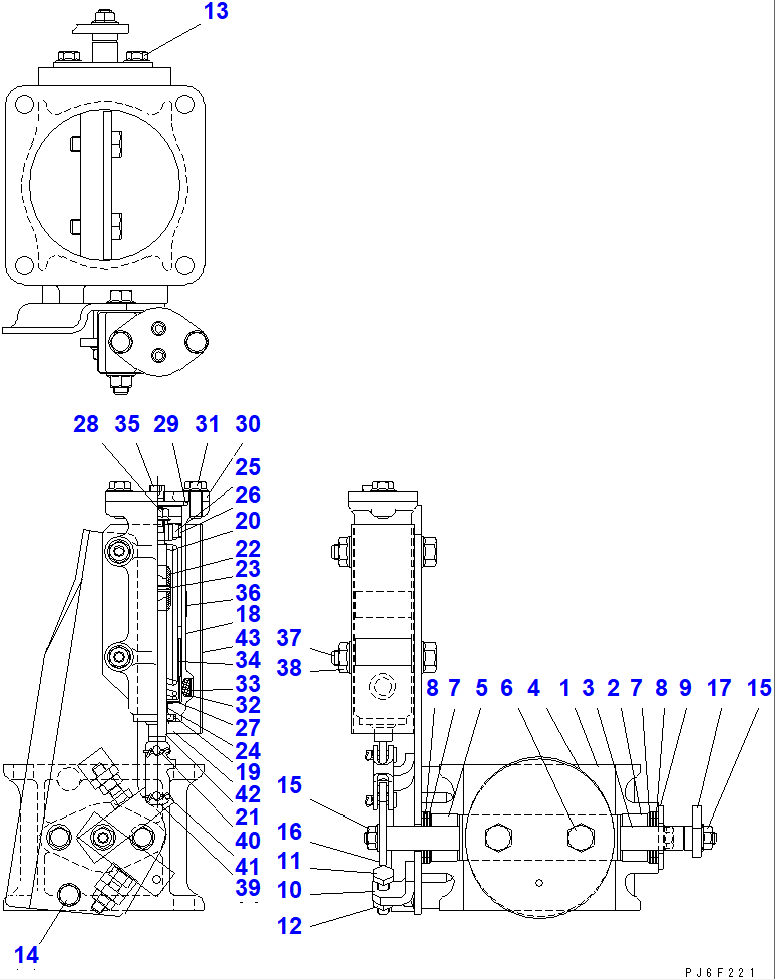

JKX8197-034 — BRAKE VALVE ASS'Y
Sparepart Komatsu · SAA6D125E-3G-8M · EXHAUST BRAKE (INNER PARTS)(#310352-310634) · Halaman 030100
// INFO PART
Halaman / Ref030100
Ref. GambarA1650-B3A9
KelompokENGINE
BagianEXHAUST BRAKE (INNER PARTS)(#310352-310634)
Part NumberJKX8197-034
Ditulis jugaJKX8197034
Nama PartBRAKE VALVE ASS'Y
MerkKomatsu
Unit / MesinSAA6D125E-3G-8M
// STRUKTUR ASSEMBLY
Part ini adalah komponen dari assembly:
- 6218-11-8100 EXHAUST BRAKE ASS'Y
Isi assembly JKX8197-034:
| Item | Part Number | Nama | Qty |
|---|---|---|---|
| 1 | ☆ tanpa nomor jual | BODY | 1 |
| 2 | ☆ tanpa nomor jual | BUSHING | 1 |
| 3 | ☆ tanpa nomor jual | SHAFT | 1 |
| 4 | JK281-24151 | VALVE | 1 |
| 5 | ☆ tanpa nomor jual | BUSHING | 1 |
| 6 | JK1100-0725 | BOLT | 2 |
| 7 | ☆ tanpa nomor jual | SEAL,RING | 6 |
| 8 | ☆ tanpa nomor jual | SEAL,RING | 6 |
| 9 | JK281-20540 | COVER | 1 |
| 10 | JK281-24372 | PLATE | 1 |
| 11 | JK1100-0760 | BOLT | 2 |
| 12 | JK1113-0285 | NUT,FLANGE | 2 |
| 13 | JK1105-0047 | BOLT,FLANGE | 2 |
| 14 | JK1105-0047 | BOLT,FLANGE | 3 |
| 15 | JK1113-0285 | NUT,FLANGE | 2 |
| 16 | JK281-22173 | LEVER | 1 |
| 17 | JK281-22173 | LEVER | 1 |
☆ = komponen yang tidak dijual terpisah; hanya tersedia sebagai bagian dari assembly JKX8197-034.
// PEMAKAIAN DI KATALOG
| Halaman | Item | Qty | S/N | Ket. |
|---|---|---|---|---|
| 030100 EXHAUST BRAKE (INNER PARTS)(#310352-310634) | - | 1 | SN:310352--310634 | subkomponen |
// KODE / INTERCHANGE
JKX8197-034 (part ini)
