56D-22-12002 — FINAL ASS'Y

Sparepart Komatsu · HM300-1 · REAR AXLE (FINAL DRIVE) · Halaman 150430

// INFO PART

Halaman / Ref150430

Ref. GambarF3560-04A0

KelompokTORQUE CONVERTER AND TRANSMISSION

BagianREAR AXLE (FINAL DRIVE)

Part Number56D-22-12002

Ditulis juga56D2212002

Nama PartFINAL ASS'Y

MerkKomatsu

Unit / MesinHM300-1

// TENTANG PART INI

FINAL ASS'Y Komatsu 56D-22-12002 ini adalah komponen penting dari sistem *rear axle* HM300-1 yang berfungsi menyalurkan tenaga. Anda bisa menemukan spare part Komatsu ini dan suku cadang alat berat terkait lainnya di spareparttruk.co.id.co.id.

// STRUKTUR ASSEMBLY

Part ini adalah komponen dari assembly:

56D-22-10002 REAR AXLE ASS'Y

Isi assembly 56D-22-12002:

Item	Part Number	Nama	Qty
1	56D-22-12531	GEAR,PLANET	6
2	423-22-12811	BEARING	12
3	56D-22-12611	CARRIER,FINAL	2
4	56D-22-12511	SHAFT	6
5	07000-13034	O-RING	6
6	419-22-12570	PIN	6
7	07044-13620	PLUG	2
8	07002-13634	O-RING	2
9	01010-61440	BOLT	46
10	01643-31445	WASHER	46
11	07000-15335	O-RING	2
12	286-22-12630	BUTTON	2
13	56D-22-12440	GEAR,SUN	2
14	56D-22-12430	SPACER	2
15	56D-22-12412	SHAFT	2
16	04064-05520	RING,SNAP	2
17	56D-22-12631	RETAINER	2
18	23W-22-22340	BEARING	2
19	56D-22-12211	RETAINER	2
20	01010-61250	BOLT	24
21	423-22-12260	SHIM,0.05MM	2
-	423-22-12250	SHIM,0.2MM	8
-	423-22-12240	SHIM,0.3MM	8
-	423-22-12230	SHIM,1.0MM	4
22	07040-11409	PLUG	2
23	07002-11423	O-RING	2
24	07000-15200	O-RING	2
25	56D-22-13211	TUBE	2
26	56D-22-12680	PROTECTOR	2
27	07000-15140	O-RING	2
28	56D-22-12541	GEAR,RING	2
29	23W-22-22350	BEARING	2
30	56D-22-12340	HUB	2
31	423-22-12561	PLATE	12
32	01010-60820	BOLT	24
33	01643-30823	WASHER	24
1	56D-22-12711	HUB	2
2	423-22-22461	SEAL	2

// PEMAKAIAN DI KATALOG

Halaman	Item	Qty	S/N	Ket.
150430 REAR AXLE (FINAL DRIVE)	-	1	SN:1001--	subkomponen
150440 REAR AXLE (HUB)	-	1	SN:1001--	subkomponen

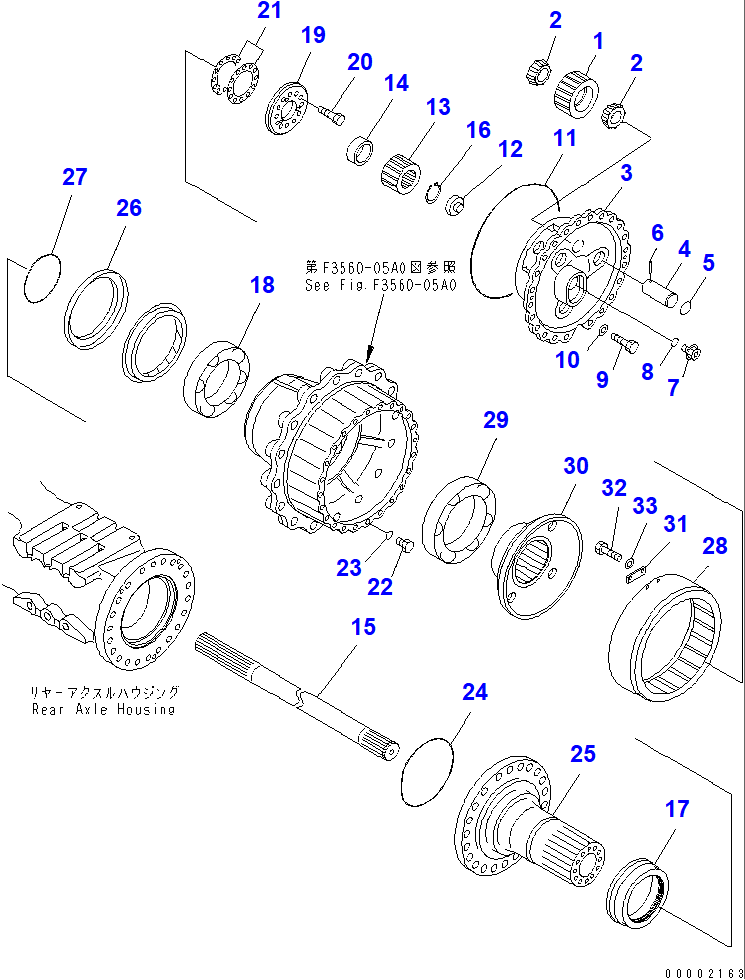

// DIAGRAM LENGKAP

// KODE / INTERCHANGE

56D-22-12002 (part ini)
