56D-13-11000 — TORQUE CONVERTER A.

Sparepart Komatsu · HM300-1 · TORQUE CONVERTER · Halaman 150040

// INFO PART

Halaman / Ref150040

Ref. GambarF3300-51A0

KelompokTORQUE CONVERTER AND TRANSMISSION

BagianTORQUE CONVERTER

Part Number56D-13-11000

Ditulis juga56D1311000

Nama PartTORQUE CONVERTER A.

MerkKomatsu

Unit / MesinHM300-1

// TENTANG PART INI

Komponen TORQUE CONVERTER A. Komatsu 56D-13-11000 ini berfungsi krusial pada unit HM300-1, sebagai bagian dari grup 150040 untuk mentransfer dan mengelola torsi mesin. Untuk kebutuhan spare part Komatsu lainnya, temukan di spareparttruk.com.

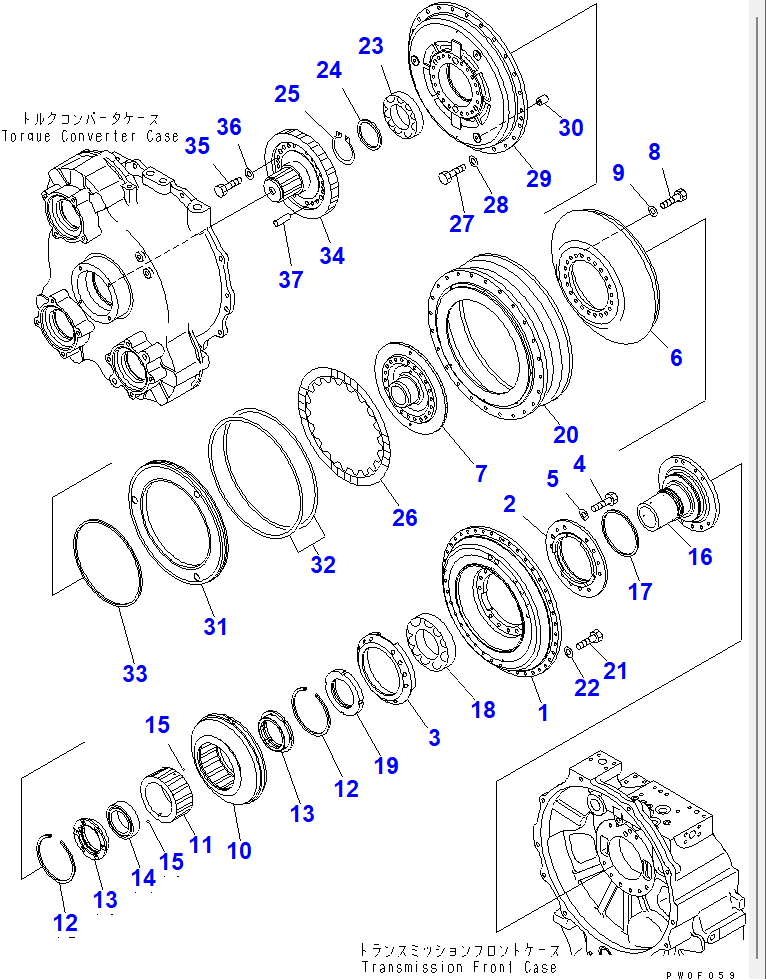

// STRUKTUR ASSEMBLY

Part ini adalah komponen dari assembly:

56D-13-10000 TORQFLOW ASS'Y

Isi assembly 56D-13-11000:

Item	Part Number	Nama	Qty
1	711-85-11121	PUMP	1
2	23W-13-11140	RETAINER	1
3	23W-13-11190	GUIDE	1
4	01010-81045	BOLT	12
5	01643-31032	WASHER	12
6	23W-13-11520	TURBINE	1
7	567-13-31530	BOSS	1
8	01010-81030	BOLT	22
9	01643-31032	WASHER	22
10	23W-13-12110	STATOR	1
11	567-13-12121	RACE	1
12	567-13-11170	RING	2
13	567-13-12141	BUSHING	2
14	281-13-12161	WHEEL	1
15	04260-00635	BALL	2
16	56D-13-12520	SHAFT,STATOR	1
17	07018-31405	RING,SEAL (K1)	1
18	568-13-13351	BEARING	1
19	23W-13-12680	NUT	1
20	23W-13-11210	CASE	1
21	01010-80825	BOLT	40
22	01643-30823	WASHER	40
23	06040-06215	BEARING	1
24	711-47-11170	PLATE	1
25	04064-07525	RING	1
26	582-15-12811	DISC	1
27	01010-81030	BOLT	24
28	01643-31032	WASHER	24
-	23W-13-17110	HOUSING ASS'Y	1
31	23W-13-17210	PISTON	1
32	569-15-12890	RING,SEAL (K1)	2
33	711-35-17151	RING	1
34	56D-13-11352	SHAFT	1
-	56D-13-11351	SHAFT	1
35	01010-81040	BOLT	18
36	01643-31032	WASHER	18
37	04020-01434	PIN	2

// PEMAKAIAN DI KATALOG

Halaman	Item	Qty	S/N	Ket.
150040 TORQUE CONVERTER	-	1	SN:1001--(100190)	subkomponen

// KODE / INTERCHANGE

56D-13-11000 (part ini)
